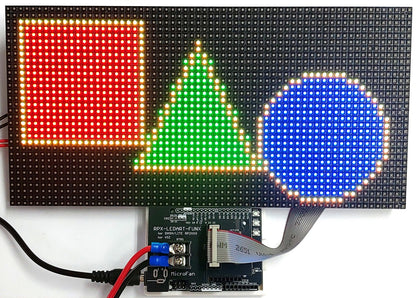

RPX-LEDART-FUNX TRYGEAR用HUB75拡張ボード

製品説明：https://www.microfan.jp/2026/05/rpx-ledart-funx-r1/

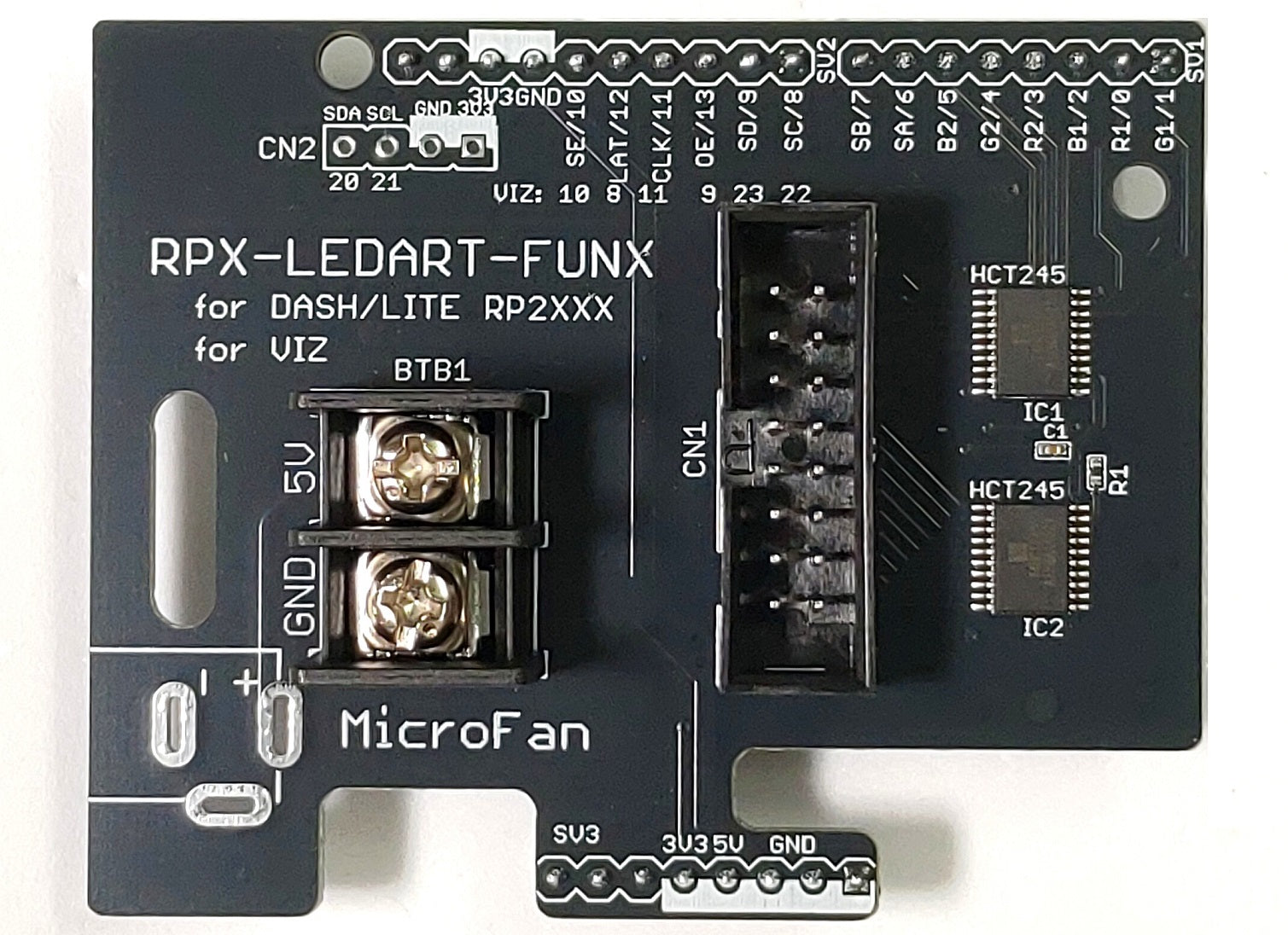

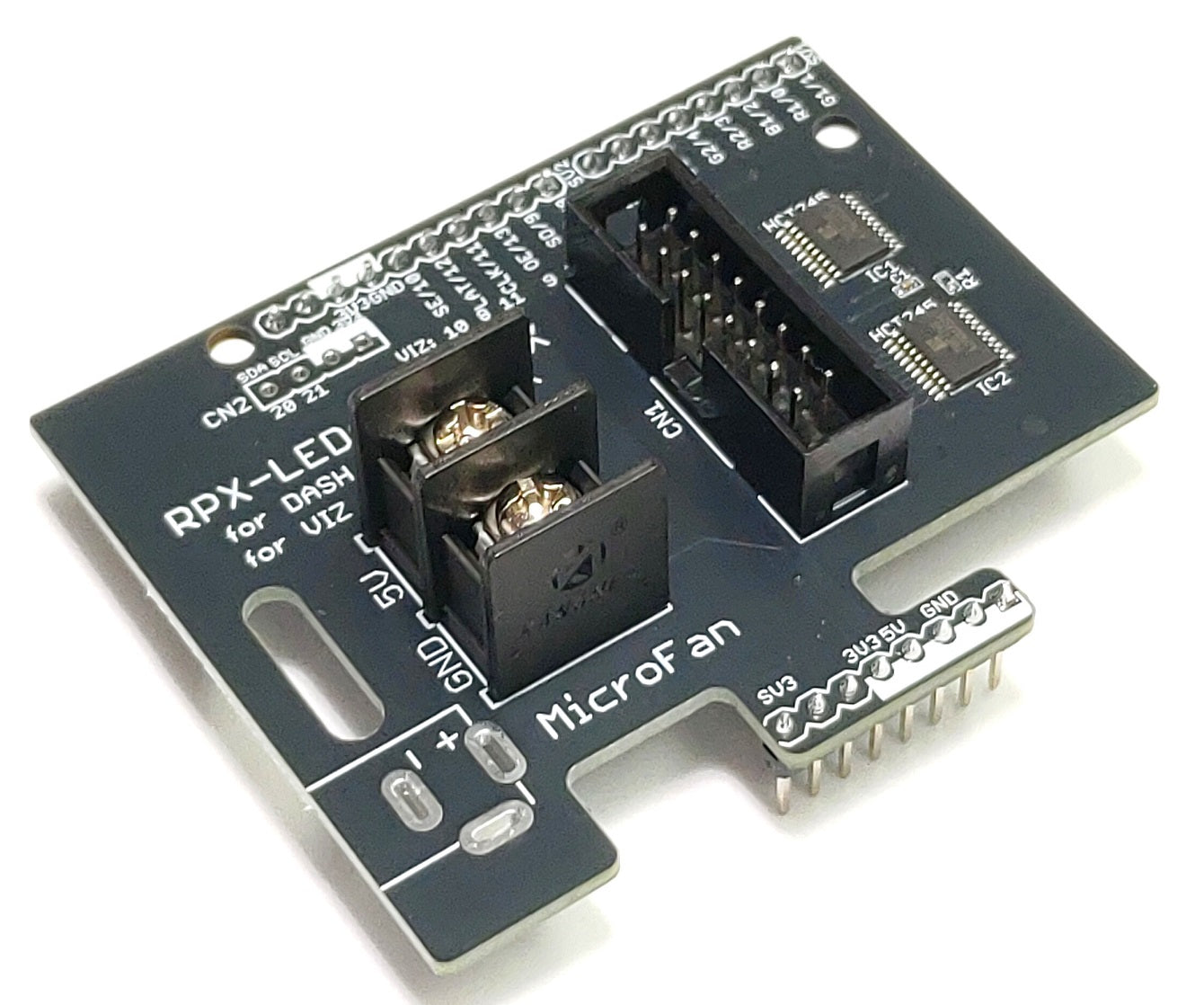

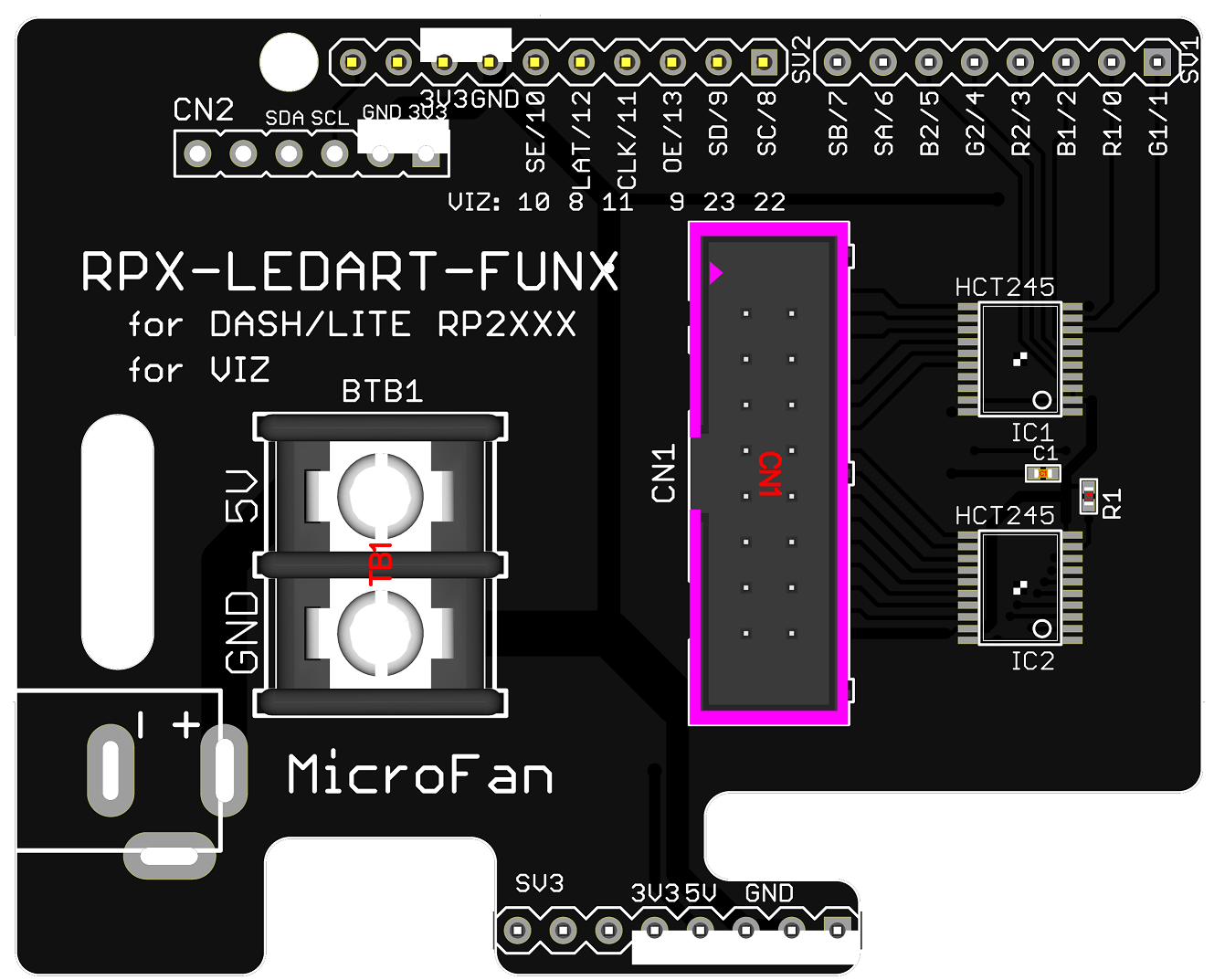

下記の開発ボードでHUB75仕様のLEDパネルを使用できるようにする拡張基板です。

• TRYGEAR-DASH-RP2350A
• TRYGEAR-VIZ-RP2350B
• TRYGEAR-DASH-RP2040
• TRYGEAR-LITE-RP2040

RP2350はRP2040の2倍のRAMを搭載しており、2倍のピクセルのLEDパネルを扱うことができるので、新たに購入するのであれば、RP2350を搭載した開発ボードをおすすめします。

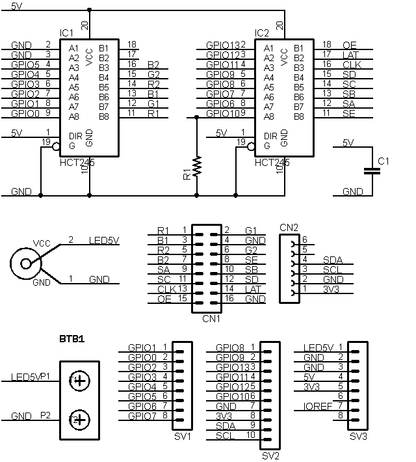

HUB75は信号線が5Vなので、信号線を3.3V->5V変換する回路が搭載されており、安定した運用が可能です。

開発基板に実装されているタクトスイッチをアプリケーションの操作用に使用し、圧電ブザーを使用して音を出力することができます。

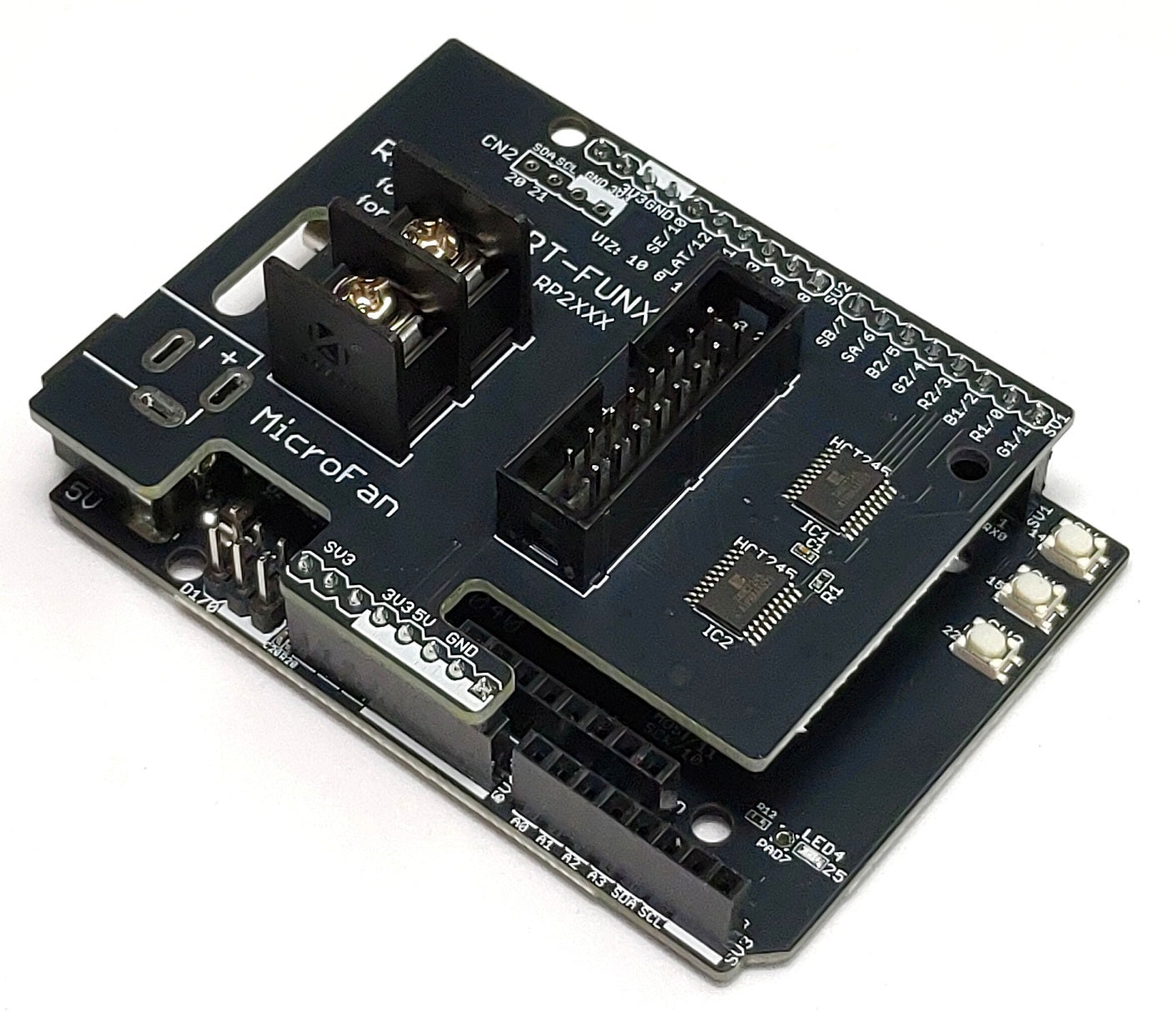

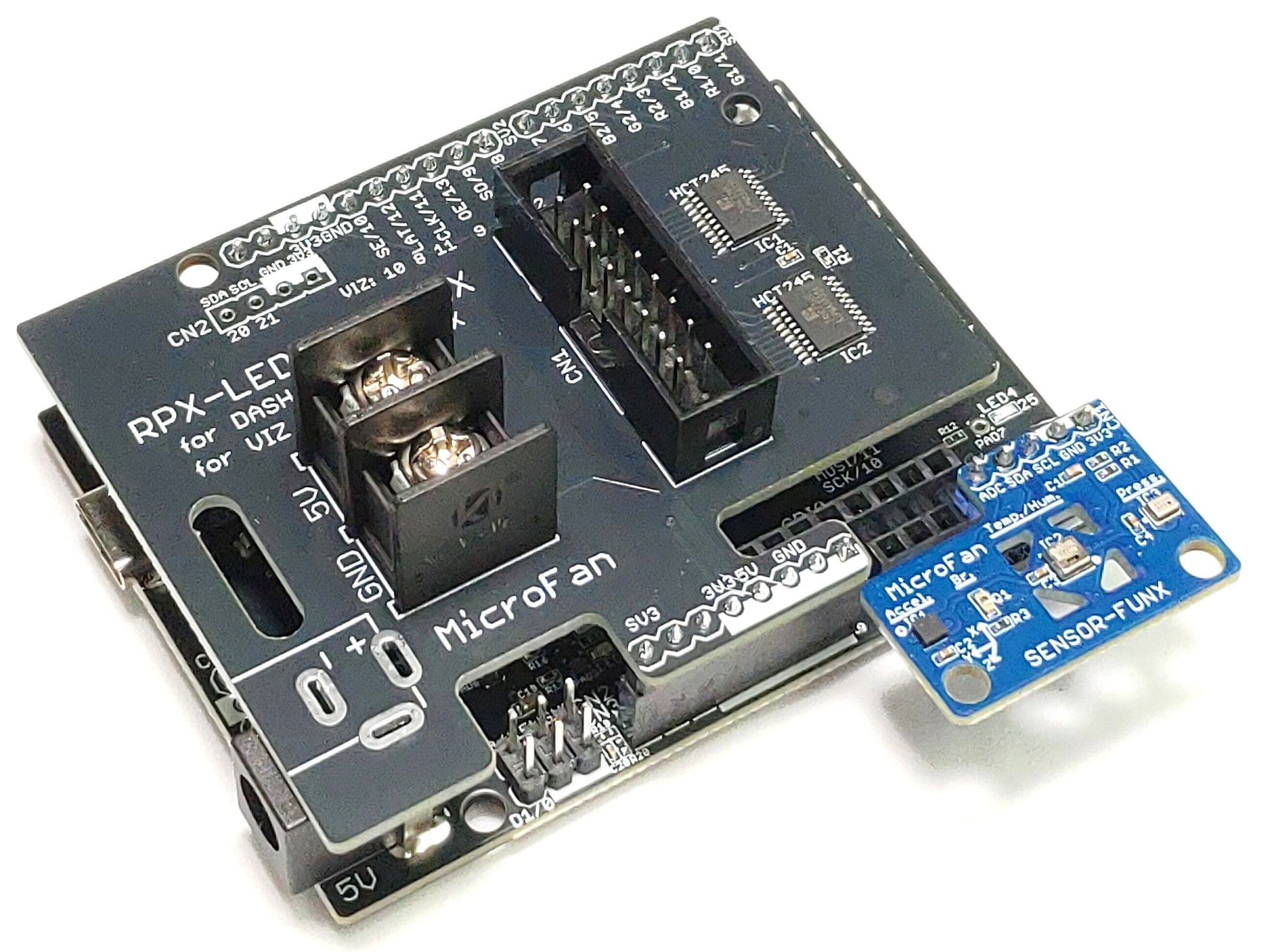

デジタルコネクタはすべて占有しますが、アナログコネクタやTFTコネクタはすべて空いているので、SENSOR-FUNXなどのセンサーや様々な回路を追加してシステムを拡張することができます。

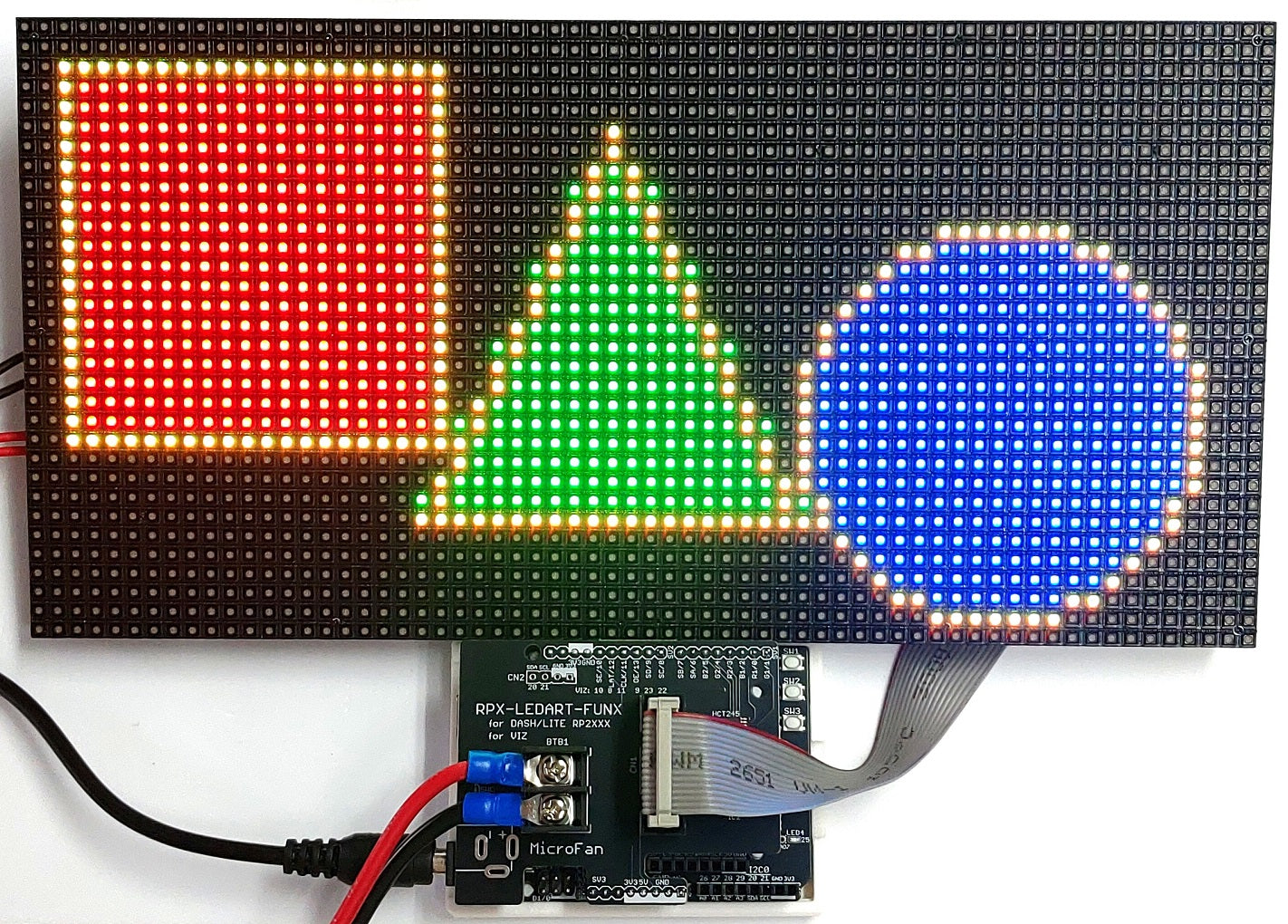

※商品は拡張基板のみです。写真に掲載されているTRYGEARの開発基板やLEDパネル、センサー等は別売りです。

LEDは省電力と思われがちですが、他の発光システムに比べ省電力なだけで、かなりの電力を使用します。開発基板もしくはRPX-LEDART-FUNXにACアダプタやスイッチングレギュレータを接続してご利用ください。

1枚のLEDパネルをご利用の場合でも、5V4A程度のACアダプタのご利用を推奨します。
